Технологические конструкции для газопровода

Заказчик

РосНефтеХим

Подрядчик

ООО “НЗТМ”

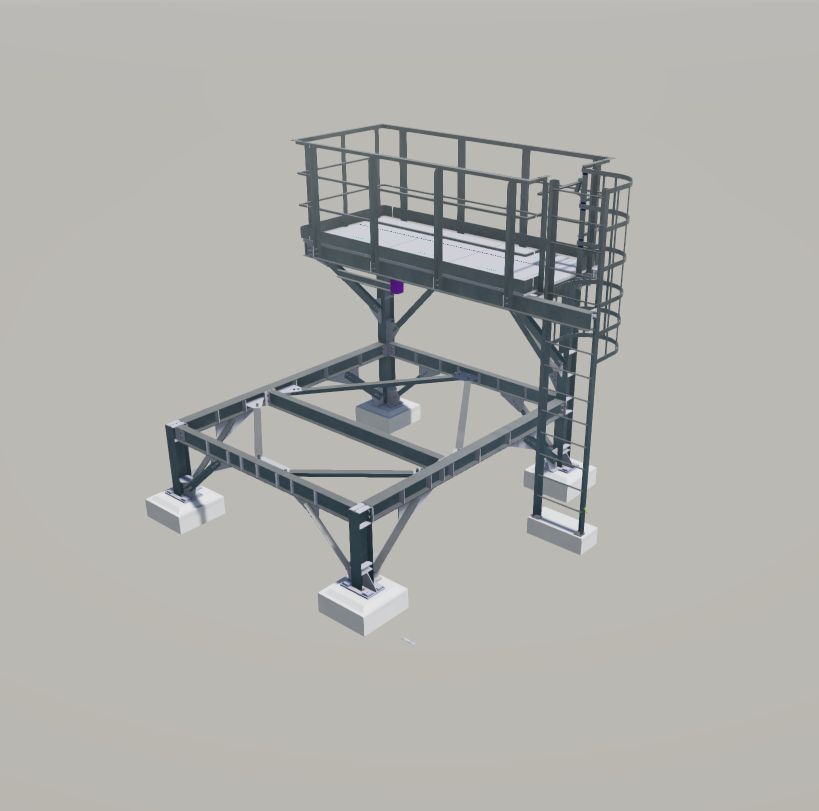

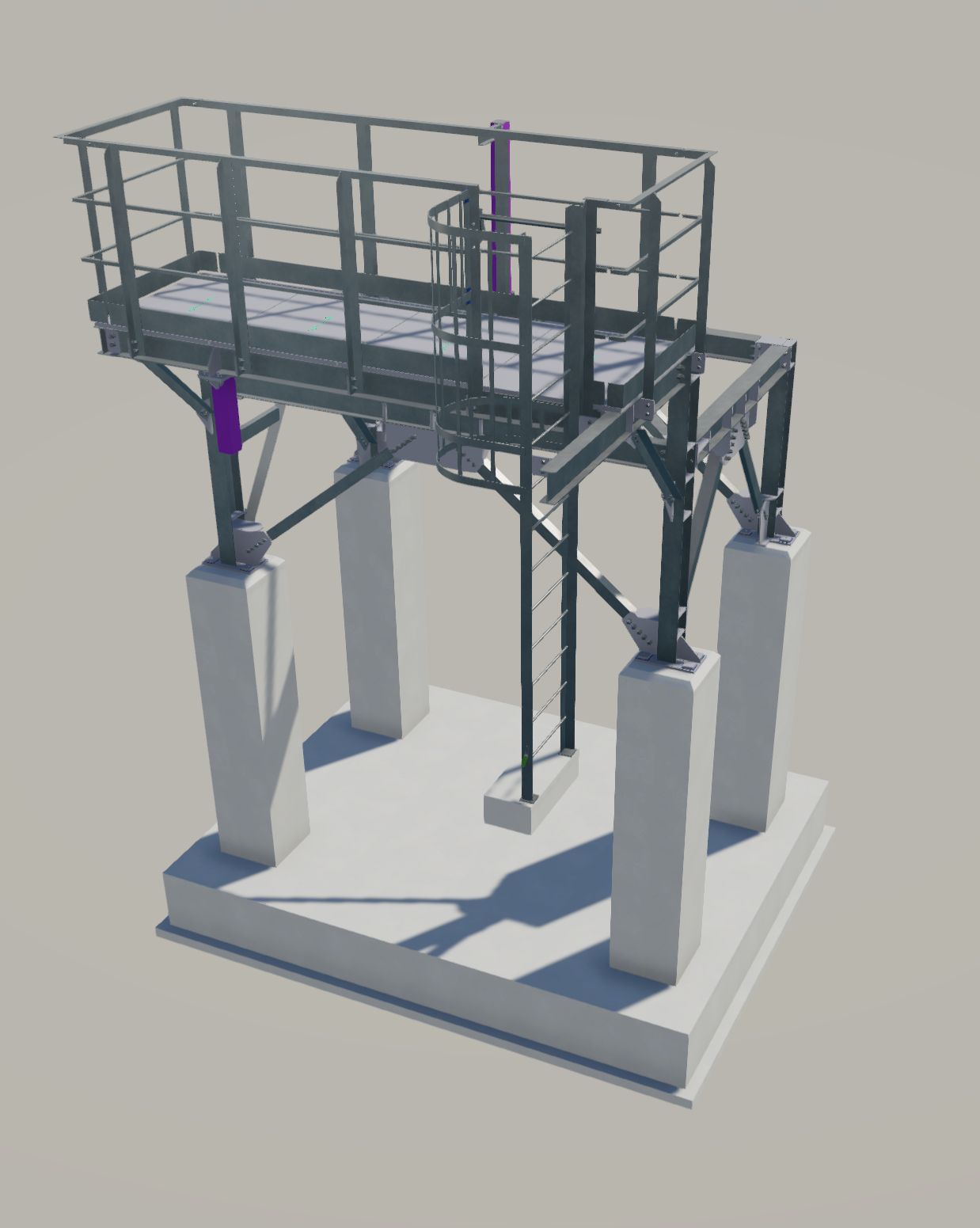

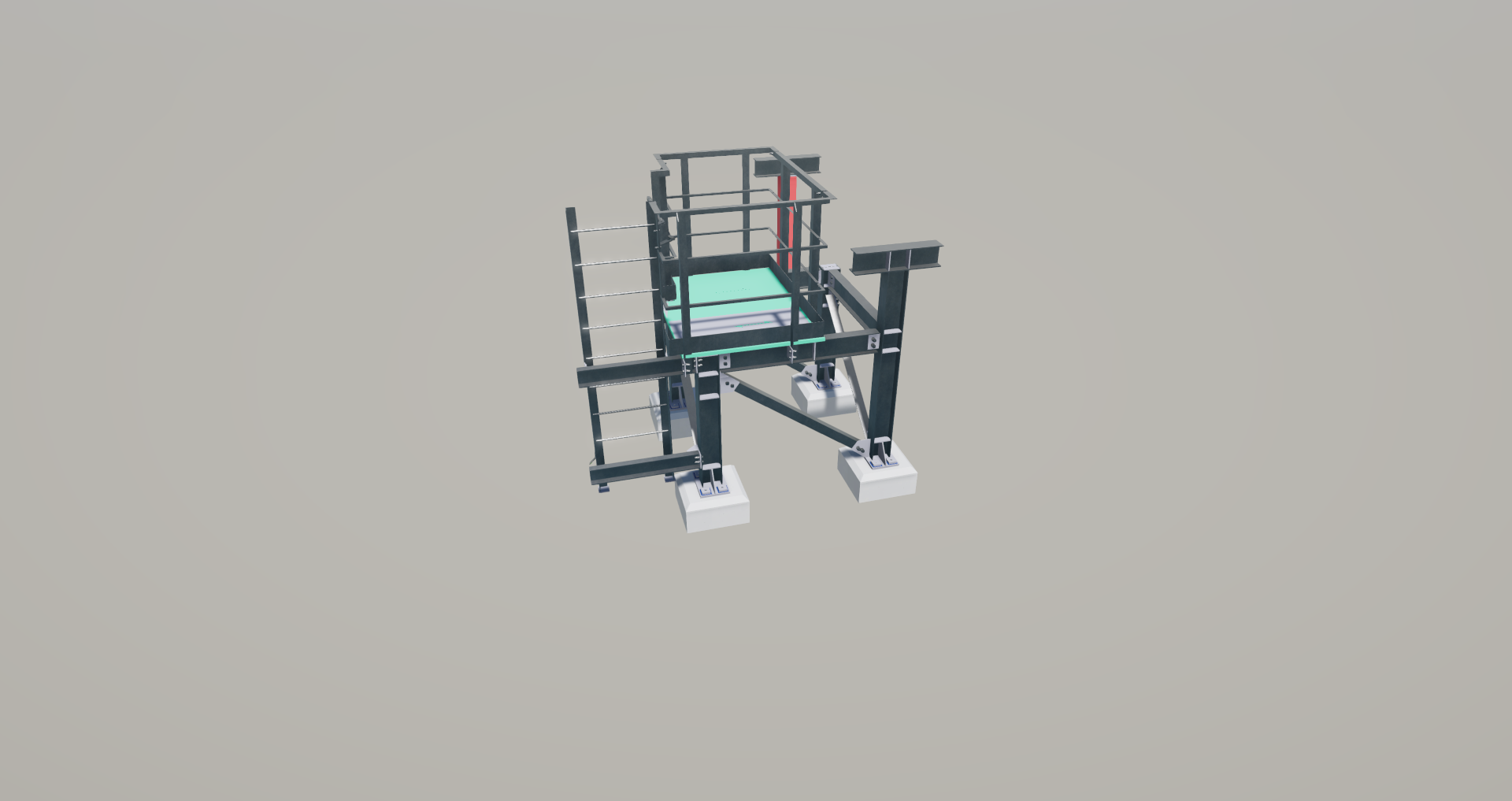

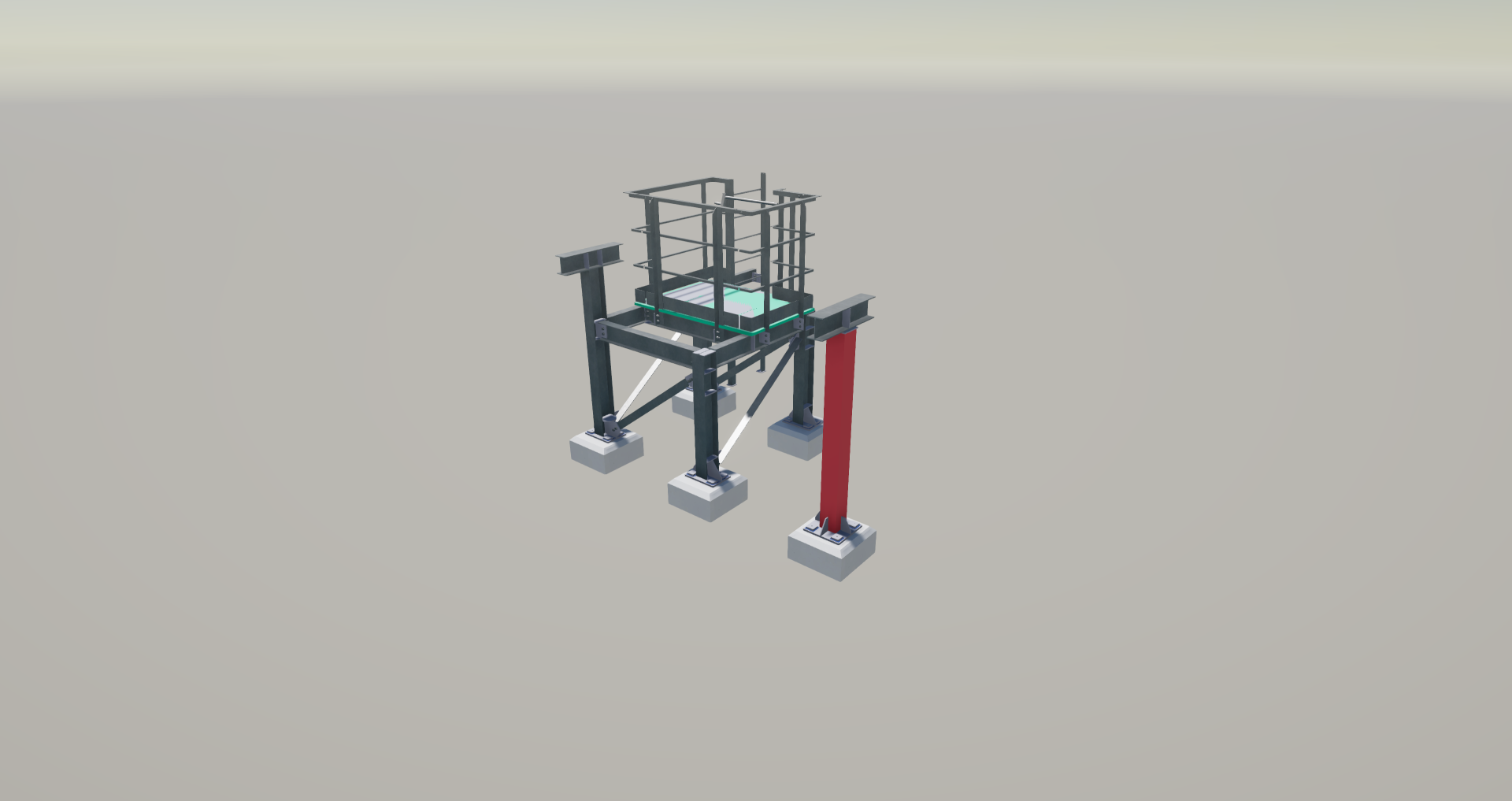

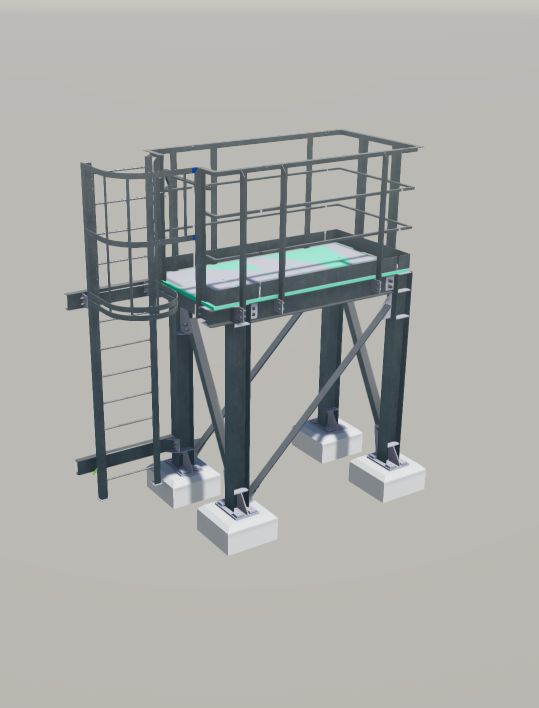

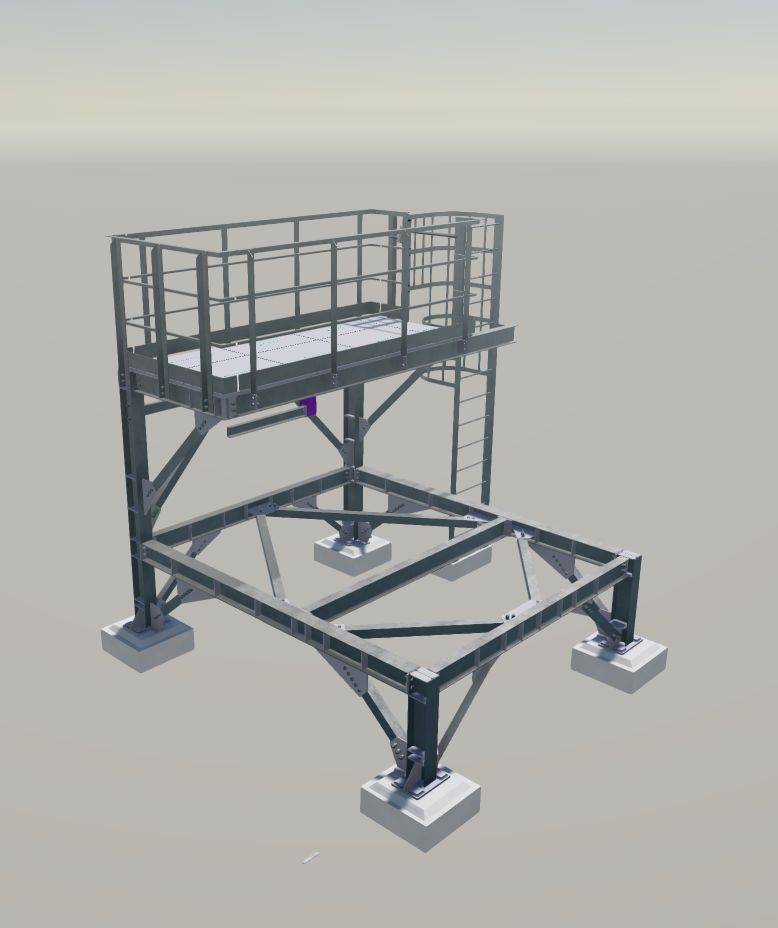

Металлоконструкции: технологические, технологические площадки обслуживания. На сегодняшний день высочайшие требования по качеству, с которыми мы сталкивались. Данный заказ позволил нам очень сильно повысить уровень качества всего, как производственных процессов, так и сопроводительной документации. И в целом уровень сквозного контроля вырос в разы. Дальнейшие заказы выполнялись с минимальными замечаниями ОТК заказчика.

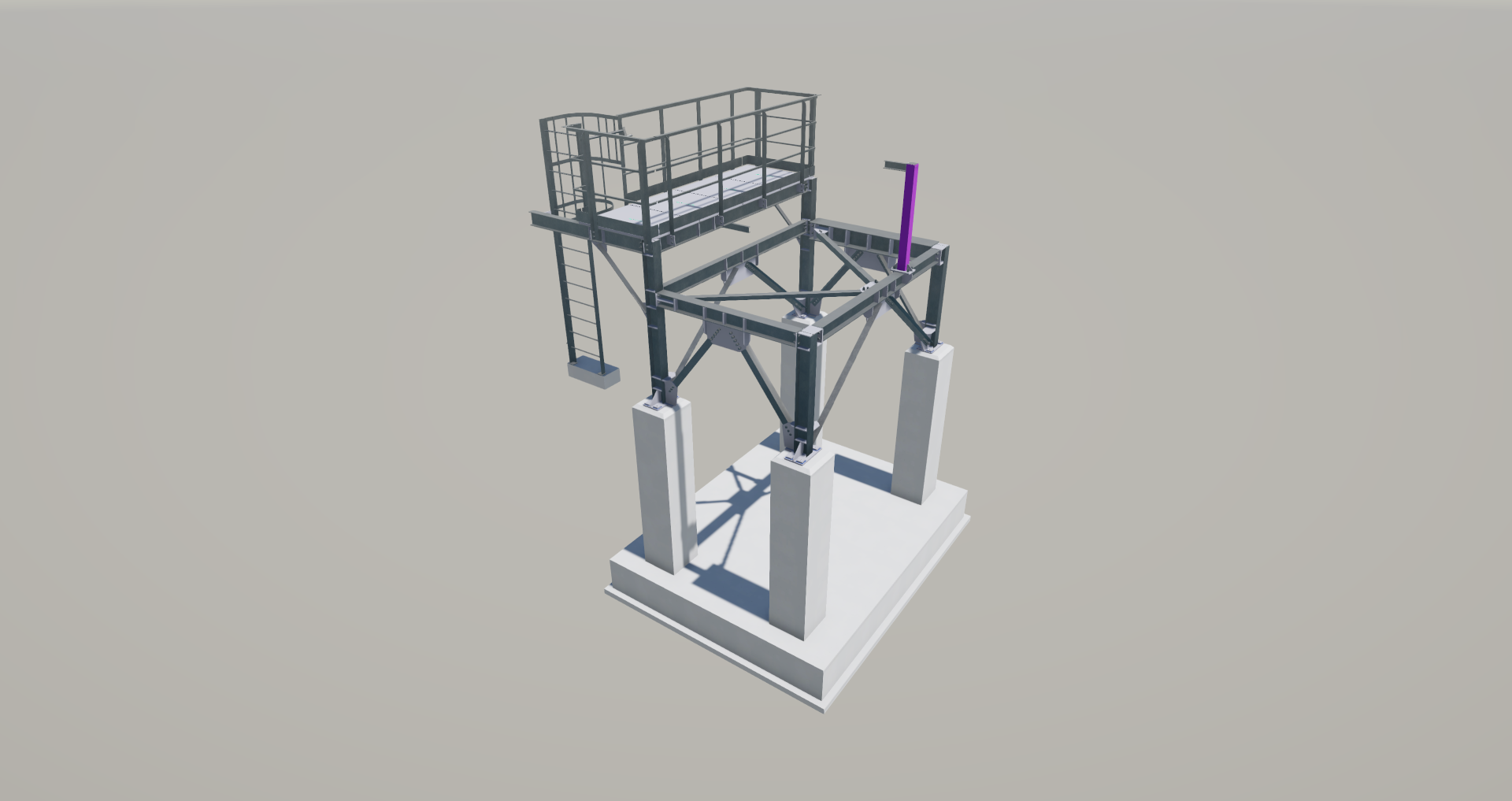

Назначение — Технологические конструкции для газопровода.

Дата (период) изготовления — 7.09.2024г.

Изготовление на заводе — 21 рабочий день

Используемое оборудование — Комбинированные пресс-ножницы, станок плазменной резки с ЧПУ, лентопильный станок, аппараты полуавтоматической сварки, магнитная сверлильная установка, радиально-сверлильный станок, кромкоскалыватель (фаскосниматель), аппарат безвоздушной окраски, галтовочный барабан.

Способ. Технология изготовления.

Материал (сырье) проходит необходимую обработку в строго определенном (разработанном) порядке :

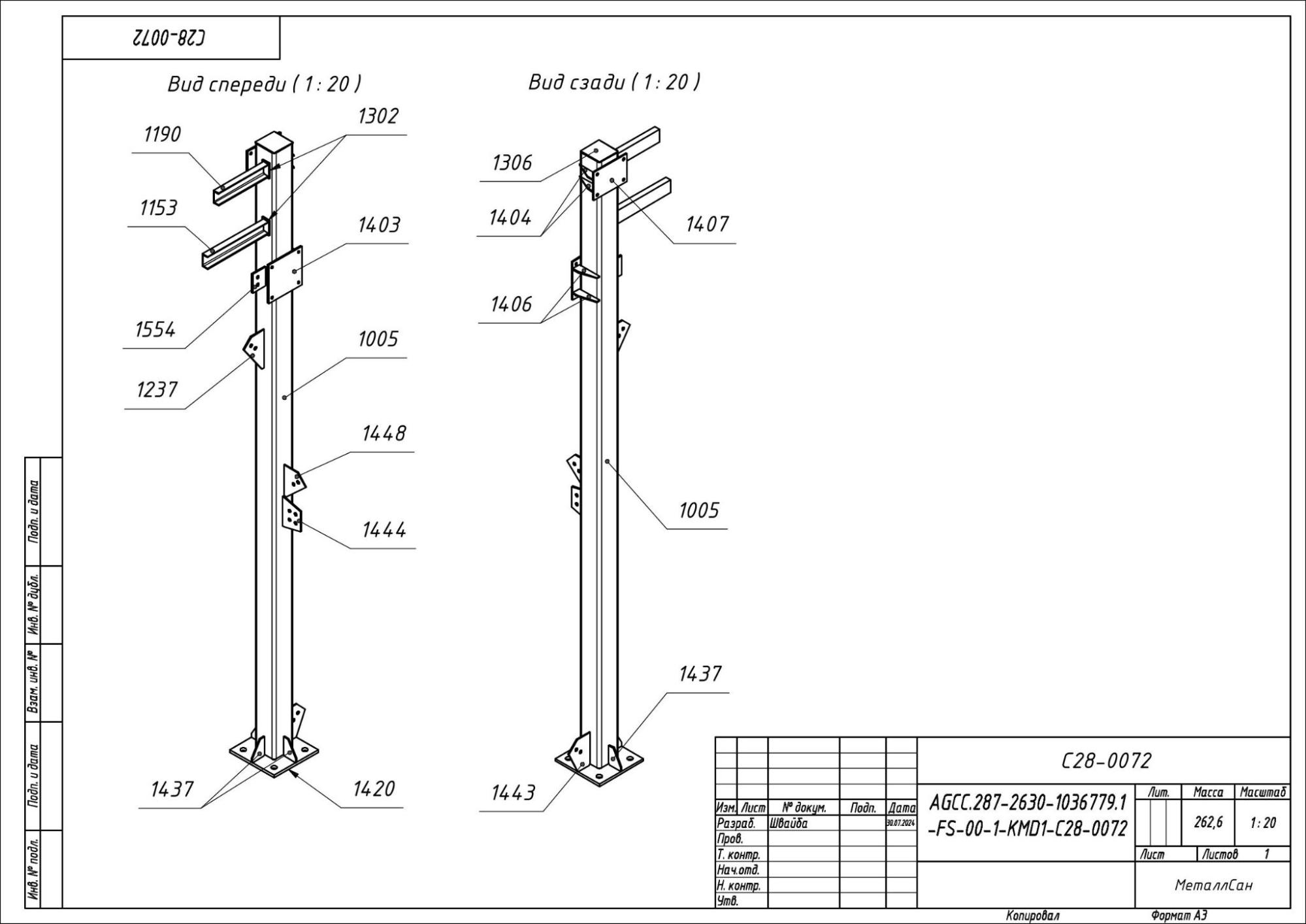

• раскрой металлопроката на ленточной пиле под 90 градусов или под заданный КМД угол
• сверление отверстий в уголках, швеллерах и балках
• вырезка (высечка) различных форм из тела заготовки  металлопроката
• = параллельно идет раскрой листового металла на станке плазменной резки с ЧПУ
• обработка получившихся заготовок в галтовочном барабане для удаления окалины и шлака после плазменной резки, а также обработка отверстий для приведения их к соответствующему диаметру и наличию кромки по ГОСТ 14771-76.
• снятие фаски с кромок деталей для более глубокого провара с дальнейшей проверкой ультразвуком и/или рентгеном с последующей выдачей протокола проверки обследования

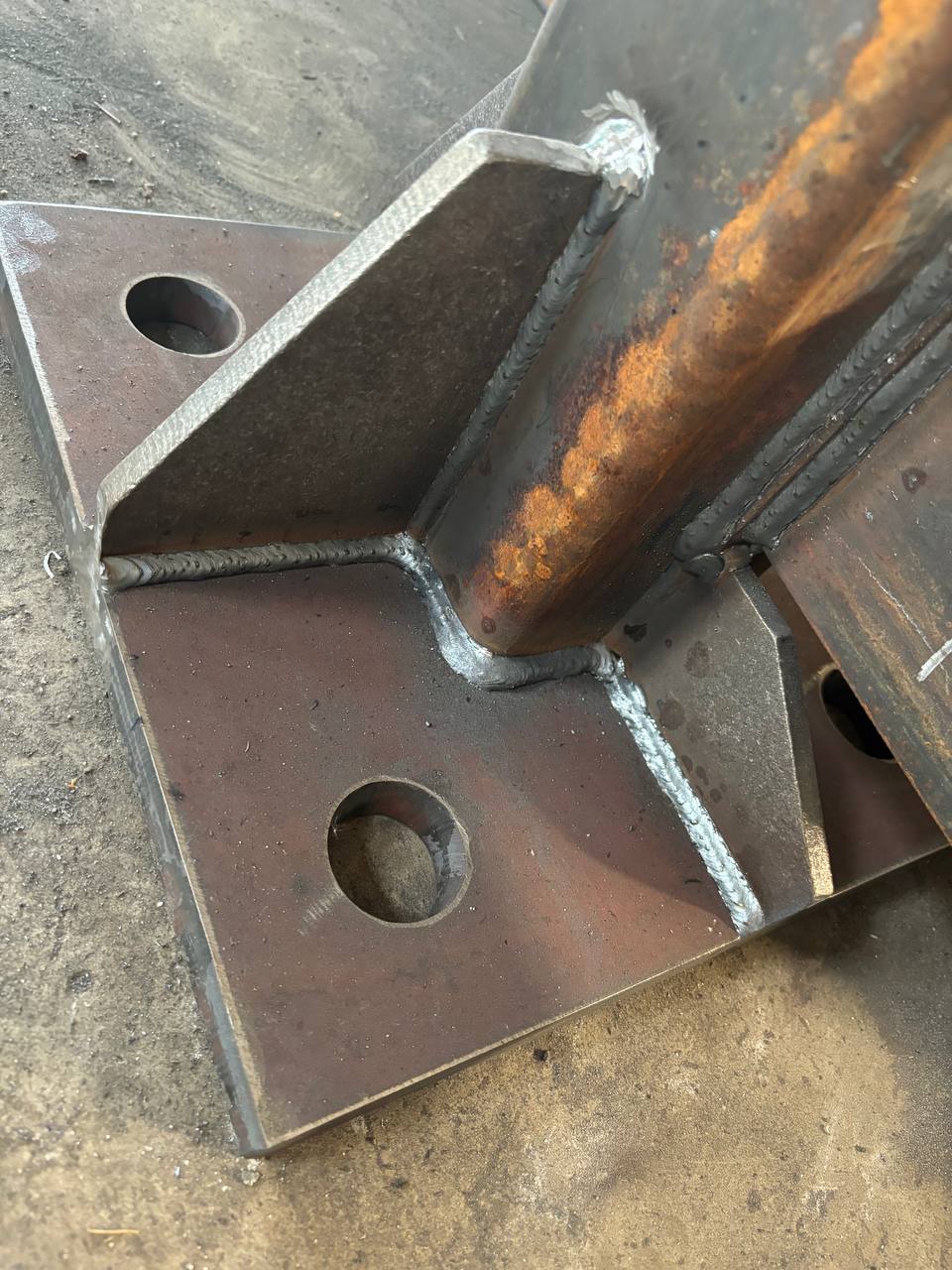

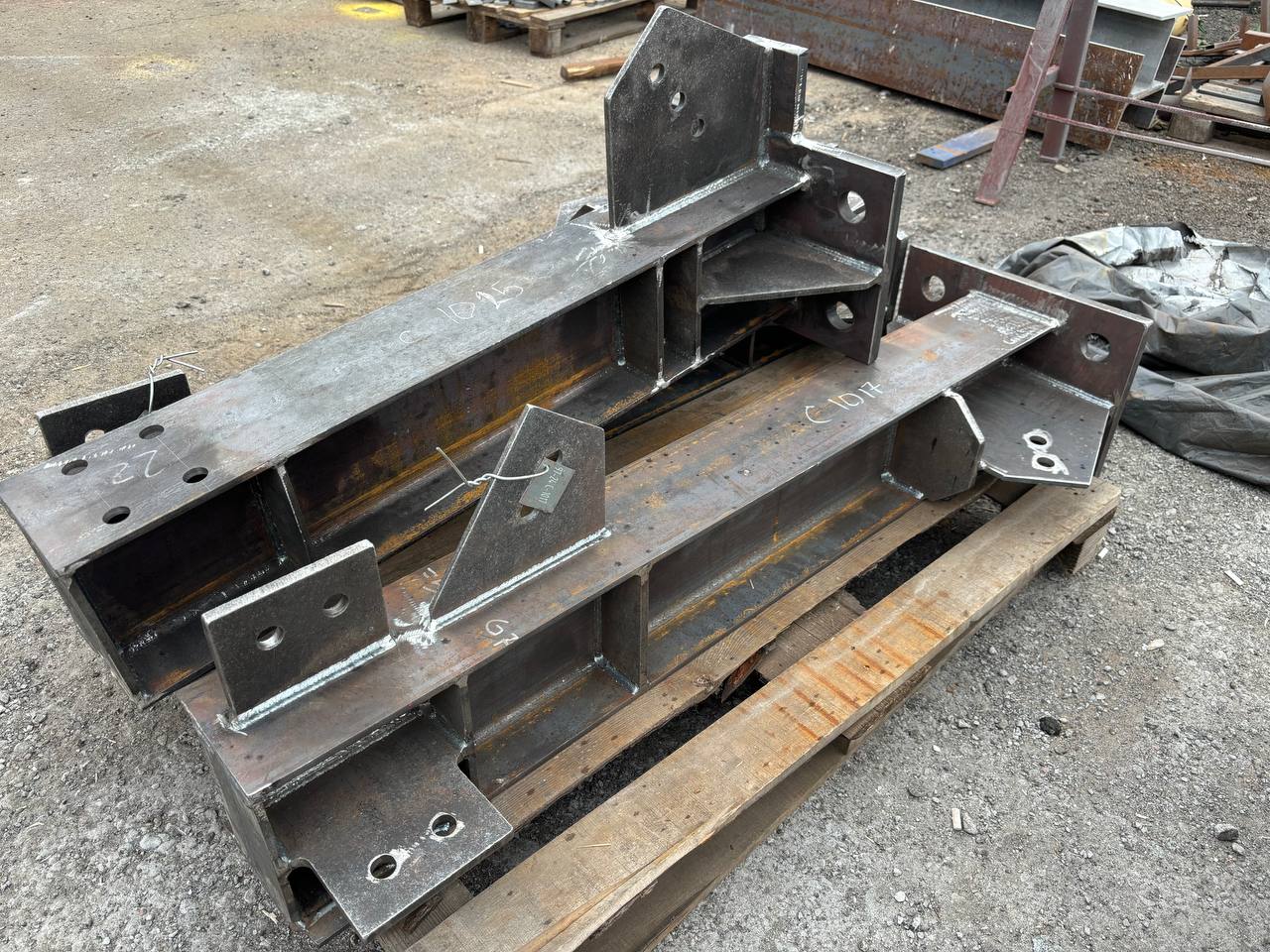

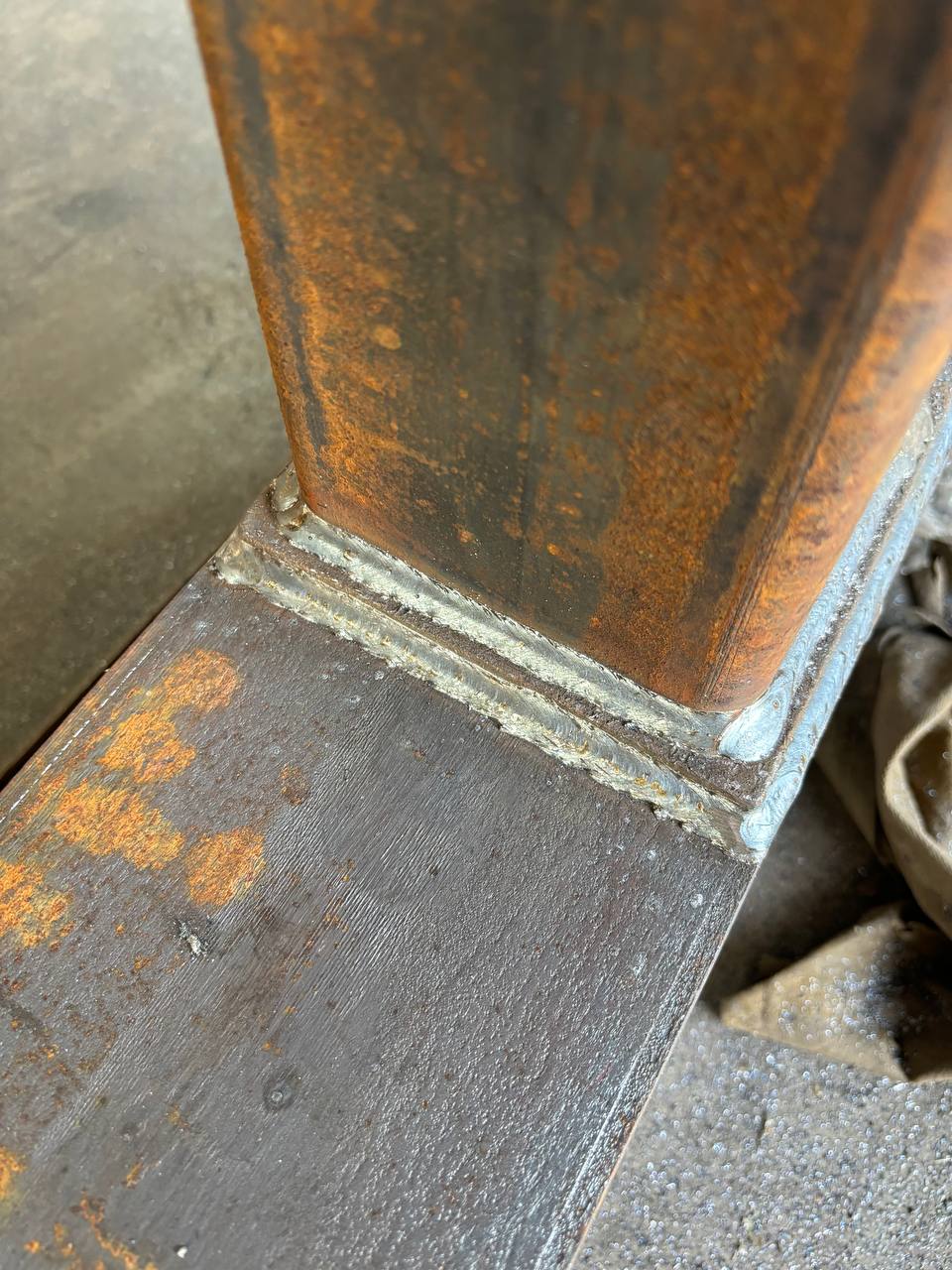

• сборка марок (будущих элементов окончательной конструкции) — обварка марок на полуавтоматических сварочных аппаратах в среде защитных газов (углекислота, смесь, аргон и прочие) на высоких токах
• удаление окалины, зачистка швов (при необходимости) и прочее.

Контроль качества (ОТК) производится на каждом этапе по принципу “Вытягивания качества” — каждая последующая функция принимает и требует качество от функции следовавшей до.

АКЗ — без АКЗ

Тоннаж — 13 тонн
