Строительство самых разных зданий не может осуществляться без полноценных проектов со многими отдельными разделами. Требования по изготовлению, сборке и установке металлических конструкций описываются в разделах проекта КМ, а характеристики, типы соединений, детальные размеры и прочее отражаются в разделе КМД. Эти аббревиатуры расшифровываются как «конструкции металлические» и «конструкции металлические деталировочные».
Состав КМД: что входит в разделы
Проект КМ состоит из таких документов:
- Чертежи.
- Спецификация проката металлического.
- Если того требует заказчик — проект может включать также расчёты.
Состав КМД:
- Общая информация, включающая названия марок, их число и вес, список крепежей, а также технические требования в отношении производства металлических конструкций и их сборки.
- Схемы установки с указанием видов и разрезов узлов.
- Чертежи деталировочные.
- Ведомость на детали.
Разработка проекта КМД: порядок проведения работ
Рабочие чертежи КМД для сооружений разрабатывают по проектному заданию, которое выдаёт заказчик. В ходе составления проекта должна быть проработана конструктивная компоновка схем. Последние должны быть увязаны с остальными составляющими проекта. Также разрабатываются меры антикоррозионной защиты и решения насчёт самого рационального способа установки. Проект должен разрабатываться при учёте требований по функциональности и условиям эксплуатации.
После выяснения геометрии начинается расчёт тех нагрузок, которые будут действовать на сооружение. Следующая стадия — разработка чертежей, затем следуют построение силовой конструктивной схемы и подбор нужных сечений и профилей металлического проката.
КМ служит основанием для разработки КМД. При этом учитываются технологические параметры (тип сварочной техники, станков, техники для подъёма грузов и др.), доступности необходимого металла, а также размеры цеха.
КМД разрабатывается заводом изготовителем, далее по нему изготавливают составляющие будущих сооружений (марки). Также разработка проекта КМД необходима монтажникам, которые будут строить планируемый объект. Ведь последним важно знать, как будут соединяться друг с другом детали.
Порядок разработки разделов КМД выглядит так:
- Выдаётся ТЗ по проектированию или готовый раздел КМ, в некоторых случаях информация необходимая для разработки КМД может также находиться в разделах АР, КР, КЖ. Мы их изучаем и приступаем к работе, если на данном этапе не обнаруживаются ошибки.
- Разрабатываем КМД.
- Передаем готовую работу на согласование заказчику.
- В случае необходимости вносим доработки.
- Сдаём заказ (передаем в производство).
Стоимость разработки КМД в Минске и Беларуси
Стоимость разработки КМД определяется геологическими и геодезическими особенностями местности, где будет строиться объект, и технической сложностью последнего. Также играют роль размеры сооружения и численность элементов его конструкции, площадь металлических конструкций и их объём. Также имеет значение сложность проекта. К примеру, стоимость повышается, когда используется определённый тип соединений и крепёж.
Сначала наши конструктора изучают ТЗ, в случае необходимости уточняя тот или иной нюанс с заказчиком или проектировщиком. Затем предварительно определяется стоимость разработки КМД металлоконструкций. Далее, если заказчика объявленная сумма устроит, профессионалы проведут более подробное оценивание. Окончательную стоимость проекта мы озвучиваем на стадии составления договора. Этот документ, кроме цены, будет содержать стадии проектирования и их сроки.
Как оформить заказ на разработку документации КМД
Наша компания в Минске располагает собственным проектным отделом. В нём работают опытные профессионалы, решающие вопросы по проектированию любых металлических конструкций, в частности:
- Конструкции общестроительные: каркасы, фахверки, колонны, лестницы, ограды, площадки.
- Конструкции пролётные: рамные, балочные и арочные.
- Конструкции листовые в виде газгольдеров, бункеров, резервуаров и силосов.
- Сооружения антенные.

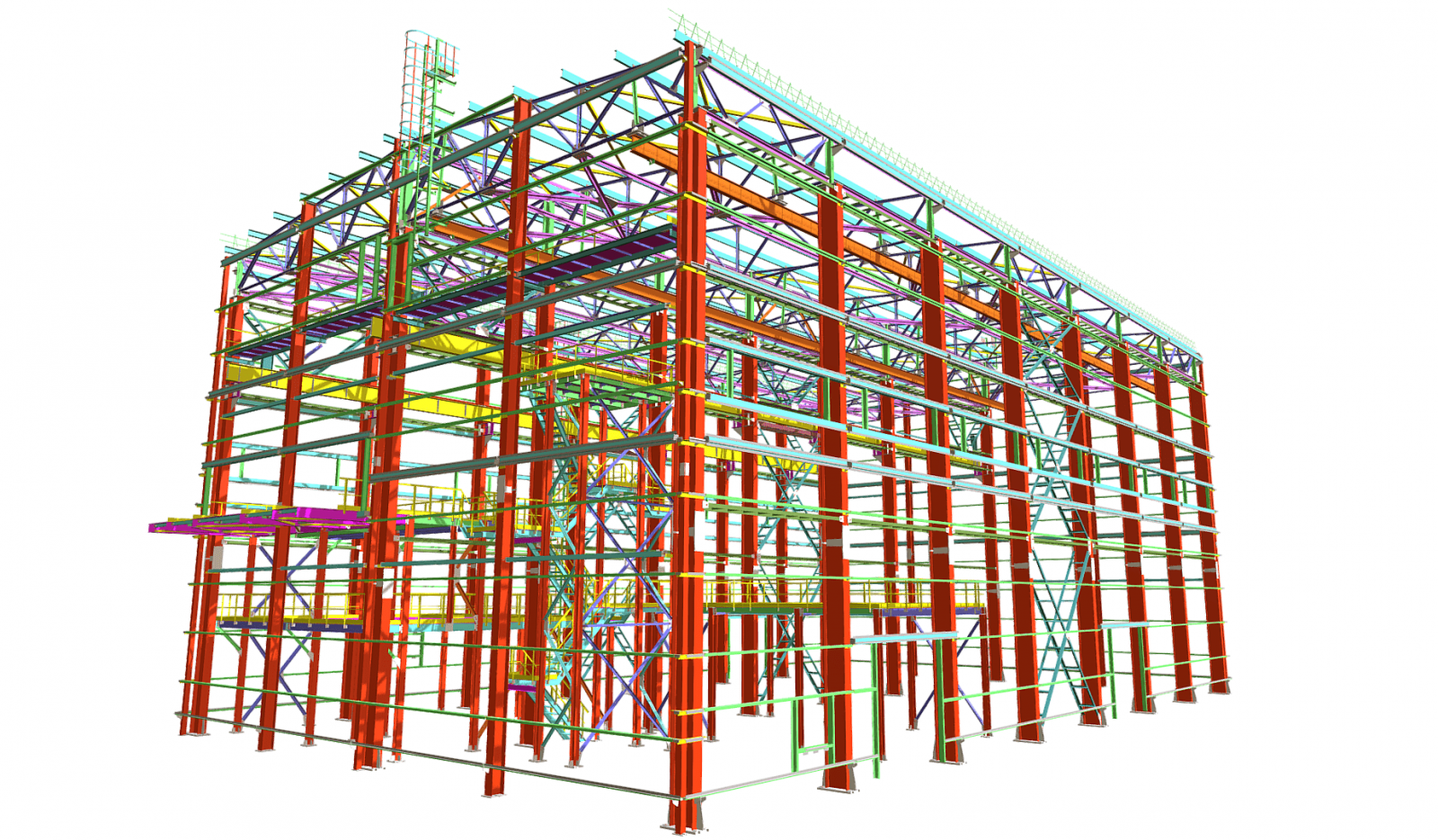

Для разработки КМД в Минске мы используем специализированное ПО (Tekla, AutoCAD, КОМПАС-3D). Каждый наш проект оптимизирован под непосредственную сдачу на завод-производитель, вне зависимости, далее выполняем производство мы или любой другой завод-изготовитель металлоконструкций. В результате существенно сокращается время между проектированием и началом создания металлоконструкций.
