Для B2B-заказчика качество металлоконструкций связано со сроками, бюджетом и приемкой объекта. Ошибка в одной детали способна остановить сборку узла, нарушить график поставок и вызвать доработки на площадке. Чем крупнее партия, тем выше цена пропущенного отклонения.
Контроль качества при производстве металлоконструкций начинается до передачи металла в цех и продолжается до отгрузки готовых изделий. В процессе участвуют конструкторы, технологи, мастера участков, сварщики и сотрудники ОТК. Задача системы проста: обнаружить отклонение до того, как оно перейдет на следующий этап.
Почему контроль качества критичен для бизнеса
Брак влияет не только на стоимость отдельной детали. Смещенные отверстия затрудняют стыковку. Нарушенная геометрия колонны мешает сборке. Ошибка в маркировке замедляет приемку партии на площадке.
Для промышленных объектов Минска и области последствия особенно заметны при поэтапных поставках. Задержка одной партии может затронуть смежных подрядчиков, аренду техники и общий календарный план.
Системная приемка снижает риск:
- переделок в цехе и на площадке;
- остановки сборки;
- повторной доставки;
- споров при приемке;
- потери отдельных марок;
- несоответствия изделий рабочей документации.
Финальный осмотр перед погрузкой нужен, но он не заменяет проверки внутри производственного процесса.
Как организуется контроль качества на заводе металлоконструкций
На заводе металлоконструкций в Минске ОТК сопровождает заказ на всех этапах: от приемки металлопроката до передачи готовой партии. Такая система включает:
- входную приемку материалов;
- проверку КМД перед запуском;
- операционные замеры в цехе;
- визуально-измерительный контроль сварки;
- приемку защитного покрытия;
- сверку маркировки и комплектности перед отгрузкой.
Общую последовательность работ раскрывает материал про этапы производства металлоконструкций.
Ниже разберем контрольные точки, по которым заказчик оценивает надежность подрядчика.
Входной контроль металлопроката и материалов
На склад поступает материал под конкретный заказ. Сотрудники сверяют документы поставщика со спецификацией, проверяют марки стали, тип профиля, толщину листа и комплектность партии.
При приемке металлопроката оценивают:
- сертификаты на металл;
- соответствие марки стали документации;
- толщину и основные размеры;
- состояние поверхности;
- наличие коррозии, деформаций и повреждений;
- расходные материалы для сварки и окраски.
Металл с выраженными дефектами не передают на участок обработки. После резки и сборки установить причину отклонения сложнее, а стоимость исправления возрастает.
Заказчику стоит уточнить, как закупленная партия связана с конкретным заказом. Прослеживаемость особенно нужна при изготовлении несущих элементов, опор, площадок и конструкций для инженерных сетей.
Контроль КМД перед запуском в производство
Компания получает от заказчика готовый раздел КМ. На его основе конструкторский отдел выпускает КМД для цеха. В рабочих чертежах фиксируют деталировку, марки элементов, размеры, отверстия, фаски, узлы и схемы сборки.
Перед запуском сверяют:
- полноту чертежей;
- соответствие КМД исходному разделу КМ;
- корректность узлов;
- наличие деталей в ведомостях;
- взаимную увязку размеров;
- маркировку сборочных единиц;
- отсутствие коллизий в модели.
До выпуска чертежей модель проверяют на пересечения и несостыковки. Так конструкторы выявляют ошибки до передачи документации в цех. Если вопрос связан с исходными данными, его направляют заказчику или проектной организации до начала работ.
Состав документации подробнее разобран в статье как подготавливается КМД. Здесь КМД рассматривается только как часть производственной проверки.
Контроль качества сварных соединений
Сварка требует точной подготовки. До выполнения шва сверяют кромки, зазоры, сборку деталей и фиксацию элементов.
Приемка сварных соединений включает:
- визуально-измерительный контроль;
- оценку формы, размеров и непрерывности шва;
- выявление наплывов, прожогов, подрезов и трещин;
- очистку зоны сварки;
- сверку с чертежами и технологией;
- дополнительные методы, если они предусмотрены проектом.
Проверка сварных швов проходит до нанесения защитного покрытия. После грунтования и окраски часть дефектов сложнее обнаружить. Объем приемки зависит от назначения конструкции и требований документации.
Качество сварки связано с квалификацией специалистов, соблюдением режимов и состоянием техники. Информация про оборудование завода металлоконструкций помогает оценить производственную базу подрядчика.

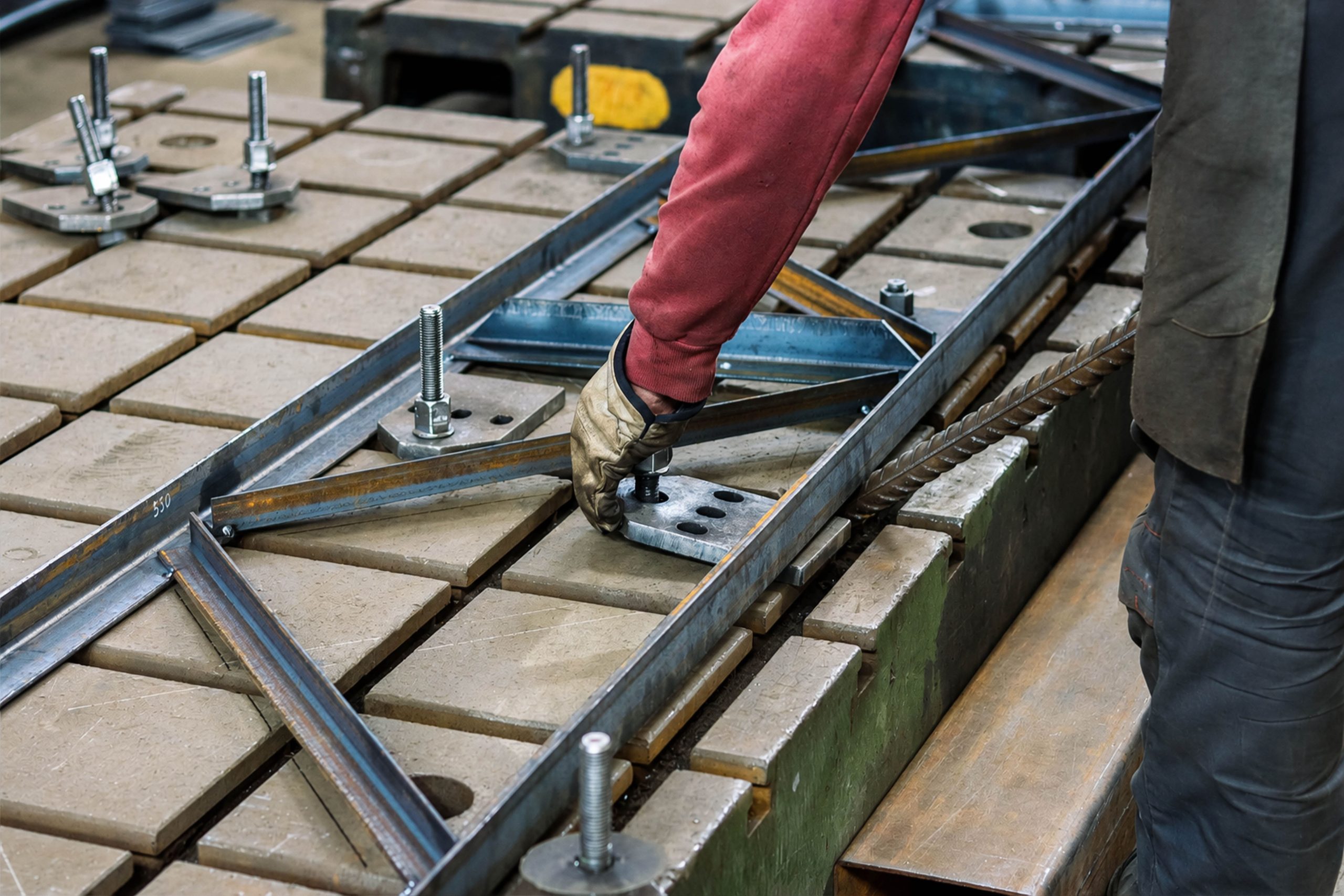

Контроль геометрии металлоконструкций
Готовый элемент должен соответствовать размерам и стыковаться с другими марками. Поэтому после основных операций сотрудники ОТК выполняют замеры и сверяют фактические параметры с КМД.
На этом этапе оценивают:
- габаритные размеры;
- допуски;
- межосевые расстояния;
- положение отверстий;
- прямолинейность элементов;
- углы и диагонали;
- монтажные стыки;
- комплектность сборочных единиц.
Особое внимание уделяют отверстиям под болтовые соединения. Даже небольшое смещение затрудняет сборку узла. Для серийных марок нужна повторяемость, для пространственных конструкций — точная взаимная увязка элементов.
При необходимости в цехе металлоконструкций проводят контрольную сборку. Она помогает проверить собираемость узла до отгрузки и снизить риск доработок на площадке.
Приемка защитного покрытия
Антикоррозийная обработка влияет на срок службы металлоконструкций. Покрытие требует чистой поверхности и соблюдения технологии нанесения.
На участке оценивают:
- качество очистки металла;
- отсутствие загрязнений и следов коррозии;
- подготовку труднодоступных мест;
- равномерность грунтования;
- качество окраски;
- толщину сухого слоя;
- отсутствие пропусков, подтеков и повреждений.
Толщину покрытия измеряют толщиномером. Система защиты зависит от проекта и условий эксплуатации. Фактическое исполнение сверяют с рабочей документацией и требованиями заказа.

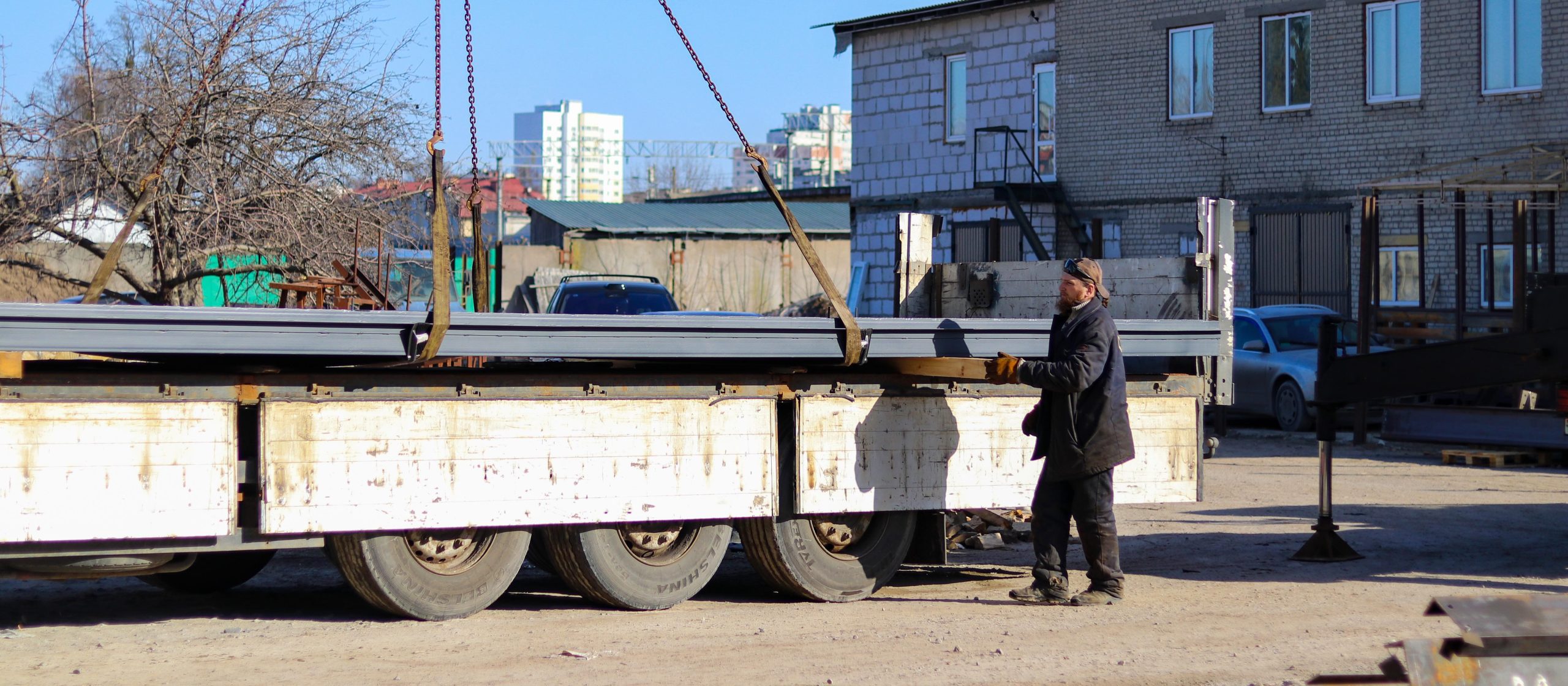

Финальная проверка перед отгрузкой
Перед передачей партии сотрудники ОТК сверяют изделия с КМД, проверяют маркировку, комплектность и состояние покрытия. При поэтапной отгрузке отдельно контролируют состав каждой машины.
Перед погрузкой проверяют:
- наличие марок по ведомости;
- читаемость маркировки;
- соответствие изделий конкретной партии;
- готовность сопроводительных документов;
- отсутствие повреждений после перемещения по цеху;
- порядок размещения металлоконструкций для перевозки.
Точная маркировка влияет на темп работ наравне с качеством сварки. Партия в нужной последовательности быстрее проходит приемку и распределяется по площадке.
Какие документы подтверждают качество металлоконструкций
Документы качества металлоконструкций нужны для приемки и внутреннего учета. Состав пакета зависит от проекта, типа изделий и условий договора.
В него могут входить:
- паспорт качества металлоконструкций или документ о качестве;
- сертификаты на металлопрокат;
- документы о соответствии продукции требованиям;
- документы по сварочному производству;
- протоколы проверок;
- ведомости марок и комплектности;
- исполнительная документация;
- документы на защитное покрытие.
Перечень согласуют до старта работ. На сайте собраны сертификаты металлоконструкций и материал о том, какие документы получает заказчик.
Какие ошибки производства чаще всего приводят к браку
Проблемы часто появляются из-за пропущенной проверки. Отклонение переходит на следующий участок и обнаруживается слишком поздно.
Основные причины брака:
- несоответствие металлопроката спецификации;
- ошибки в деталировке или ведомостях;
- смещение отверстий;
- нарушение геометрии изделий;
- дефекты сварных соединений;
- слабая подготовка поверхности под окраску;
- пропуски в маркировке;
- отсутствие связи между чертежами, марками и отгрузкой.
При рабочей системе следующий участок принимает результат предыдущего этапа только после сверки.

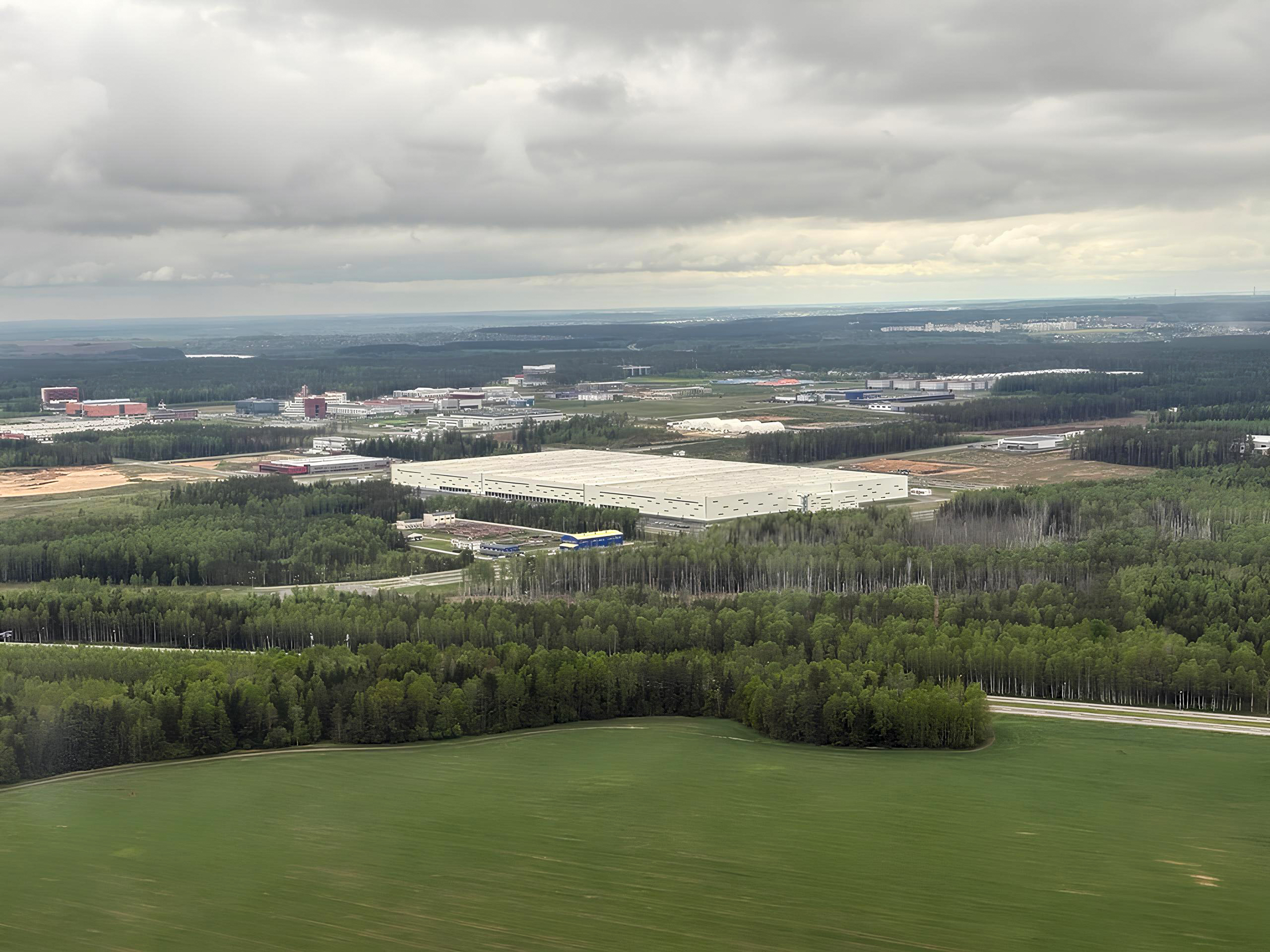

Кейс из практики «МеталлСан»: технологические металлоконструкции для логистического комплекса
Во время строительства крупного логистического комплекса Wildberries под Минском завод выпускал технологические металлоконструкции для инженерных сетей. За 26 дней требовалось изготовить и отгрузить почти 90 тонн конструкций. Поставки шли ежедневно.
Дополнительную сложность создавала КМД заказчика. Документация содержала ошибки, а система ведомостей и маркировки оказалась неудобной для учета отгрузок. При высоком темпе рос риск путаницы в марках.
После проекта на производстве:
- внедрили электронные ведомости отгрузок;
- стандартизировали проверку маркировки;
- усилили сверку документации;
- повысили прослеживаемость изделий.
Проект показал: при крупных объемах и сжатых сроках учет влияет на результат наравне с резкой, сборкой и сваркой.
Почему бизнесу в Минске важно работать напрямую с производителем
Прямой контакт с заводом ускоряет согласования. Заказчик получает информацию от команды, которая видит чертежи, загрузку цеха, состав партий и реальные сроки выпуска.
При такой схеме проще уточнить спорный узел до запуска, согласовать график поставок и проверить состав отгрузки. Ответственность не размывается между посредниками. Сотрудники завода знают, на каком участке находится заказ и какие марки уже готовы.
При выборе подрядчика стоит уточнить, как устроена входная приемка, кто проверяет КМД, где фиксируются результаты ОТК и как ведется учет партий. Для обсуждения конкретного проекта подойдет страница производство металлоконструкций в Минске.
Ответы на Ваши вопросы:
Что входит в контроль качества металлоконструкций?
Система охватывает приемку металлопроката, сверку КМД, операционные замеры в цехе, оценку сварных соединений, геометрии, покрытия, маркировки, комплектности и документов.
Как проверяют качество сварных соединений?
Швы осматривают до нанесения защитного покрытия. Проверяют форму, размеры, непрерывность и наличие видимых дефектов. Дополнительные методы применяют по требованиям проекта.
Какие документы подтверждают качество металлоконструкций?
Состав зависит от заказа. Обычно передают документ о качестве или паспорт изделия, сертификаты на материалы, ведомости и документы по приемке, закрепленные в договоре.
Кто отвечает за контроль качества на производстве?
Ответственность распределена между конструкторским отделом, мастерами участков, сварщиками и сотрудниками ОТК. Каждый участник отвечает за свой этап.
Как проверить надежность завода металлоконструкций?
Запросите сертификаты, примеры работ и перечень документов по заказу. Уточните порядок входной приемки, проверки КМД, приемки сварки, учета марок и отгрузки партий.
